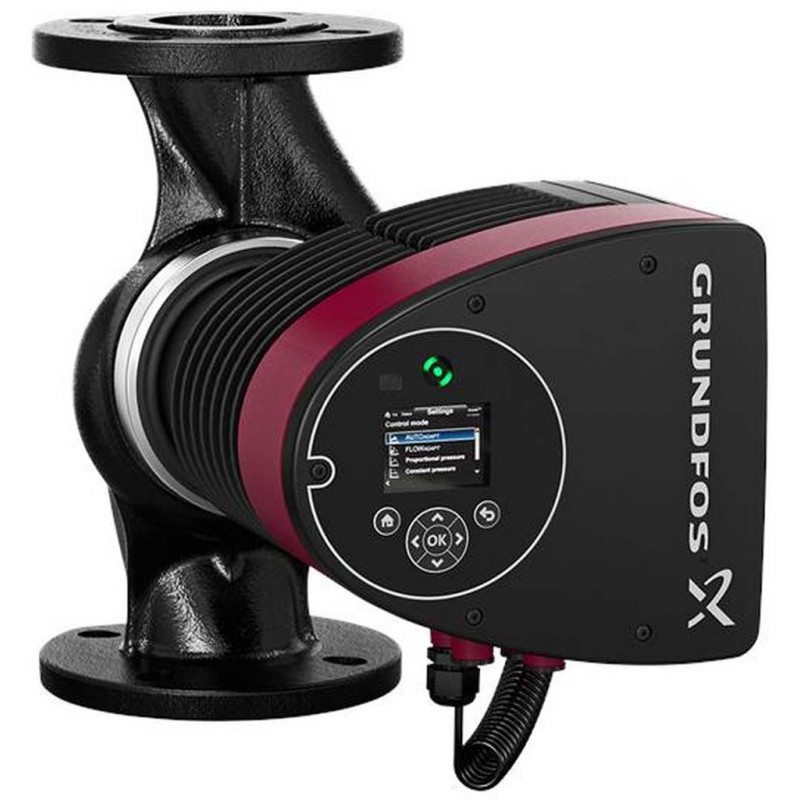

Grundfos MAGNA3 65-120 F – nagy hatékonyságú keringető szivattyú fűtési és hűtési rendszerekhez
Grundfos MAGNA3 65-120 F egy csúcskategóriás, védett forgórészű keringető szivattyú, amely kiemelkedő energiahatékonyságával, széles teljesítménytartományával és fejlett kommunikációs lehetőségeivel ideális választás modern fűtési és hűtési rendszerekhez. Megbízható megoldást kínál új és meglévő épületprojektek esetén egyaránt, különösen ott, ahol magas követelmények vannak a szabályozás, az energia-megtakarítás és az üzembiztonság terén.
A szivattyú és a motor kompakt, tengelytömítés nélküli egységet alkot, a csapágyak kenését a szivattyúzott közeg biztosítja. Ennek köszönhetően a MAGNA3 gyakorlatilag karbantartásmentes, és rendkívül alacsony teljes élettartam-költséggel üzemeltethető.
Felhasználási területek
- Fűtési rendszerek kereskedelmi és középületekben
- Hűtési és klimatizálási rendszerek
- Ipari keringtető rendszerek
- Zárt vízkörök fűtési és hűtési alkalmazásokhoz
Főbb jellemzők és előnyök
- Rendkívüli energiahatékonyság – EEI 0.17
- AUTOADAPT funkció az automatikus teljesítményoptimalizáláshoz
- FLOWADAPT és FLOWLIMIT – fojtószelepek alkalmazásának csökkentése
- Szabályozási módok: arányos nyomás, állandó nyomás, állandó hőmérséklet
- Hőmérséklet-különbség szabályozás (külső érzékelővel)
- Állandó, valamint maximális és minimális munkagörbék
- Automatikus éjszakai üzemmód
- Hőmennyiség-monitor funkció
- Nincs szükség külső motorvédelemre
- Innovatív szorítógyűrű – egyszerű szivattyúfej-pozicionálás egy csavarral
- Hőszigetelő burkolat a fűtési alkalmazásokhoz
- Széles üzemi hőmérséklet-tartomány léghűtésű elektronikával
Műszaki adatok

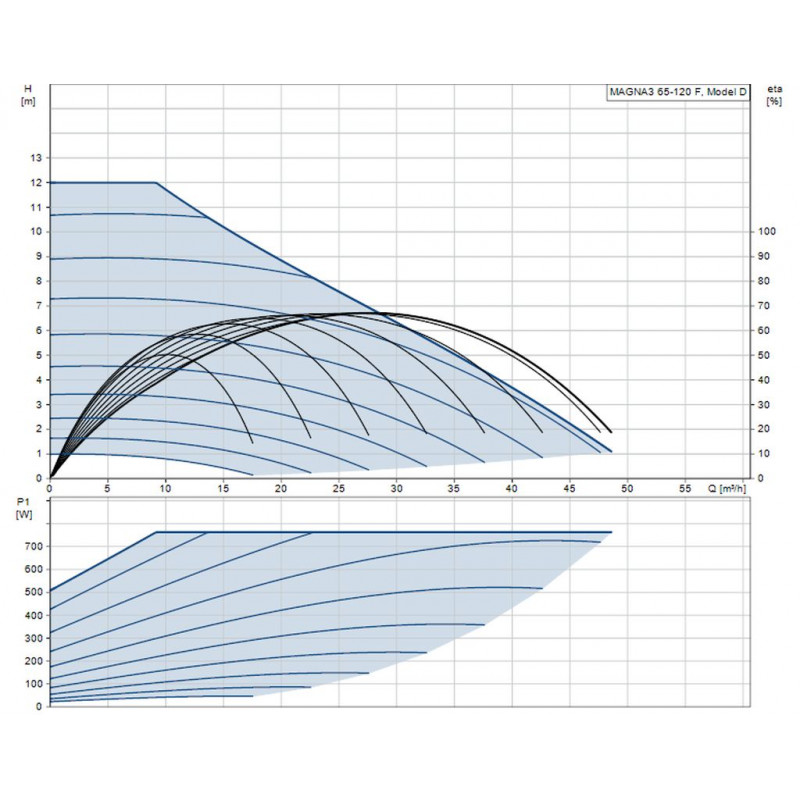

Hidraulikai paraméterek
| • Névleges térfogatáram | 25.76 m3/h |
| • Névleges szállítómagasság | 7.388 m |
| • Maximális szállítómagasság | 120 dm |
| • TF osztály | 110 |
| • Modell | D |
| • Jóváhagyások | CE, VDE, EAC, CN ROHS, WEEE |
Anyagok
| • Szivattyúház | Öntöttvas |
| • Anyagminőség | EN-GJL-250 |
| • Anyagszabvány | ASTM A48-250B |
| • Járókerék | PES 30% GF |
Telepítés
| • Megengedett környezeti hőmérséklet | 0 .. 40 °C |
| • Maximális üzemi nyomás | 10 bar |
| • Karimaszabvány | DIN |
| • Csőcsatlakozás | DN 65 |
| • Névleges nyomás | PN 6/10 |

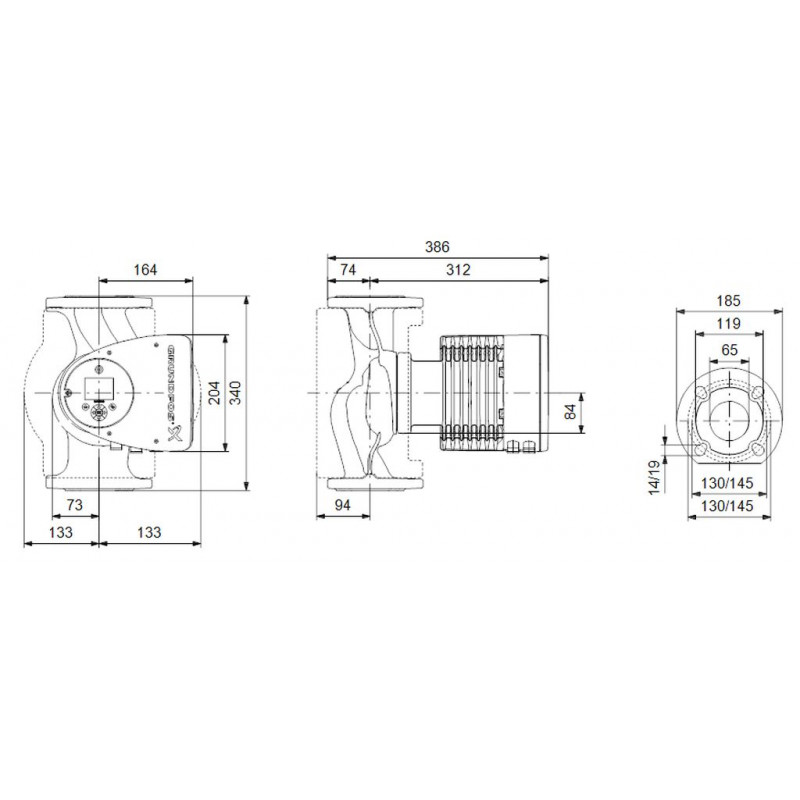

| • Beépítési hossz | 340 mm |
Szivattyúzott közeg
| • Közeg | Víz |
| • Folyadékhőmérséklet tartomány | -10 .. 110 °C |
| • Üzemi folyadékhőmérséklet | 60 °C |
| • Sűrűség | 983.2 kg/m3 |
Elektromos adatok
| • Teljesítményfelvétel P1 | 16 .. 763 W |
| • Hálózati frekvencia | 50 / 60 Hz |
| • Névleges feszültség | 1 × 230 V |
| • Maximális áramfelvétel | 0.18 .. 3.45 A |
| • Védettségi osztály | X4D |
| • Szigetelési osztály | F |
Tömeg és logisztika
| • Nettó tömeg | 21.5 kg |
| • Bruttó tömeg | 23.8 kg |
| • Szállítási térfogat | 0.057 m3 |
Törekszünk a webáruházban megtalálható információk, termékleírások pontos és hiteles közlésére, olykor azonban ezek önhibánkon kívül tartalmazhatnak téves információkat. A képek csak tájékoztató jellegűek.
Műszaki adatok
| Részletezés |
| Szállítási magasság |
12 m |
| Kapcsolat típusa |
karima |
| Peremek mérete |
65 DN |
| Beépített hossz |
340 mm |
| EEI |
0,17 |
| Tápfeszültség |
1~230 V, 50 Hz |
| Típus |
65-120 F |
| Maximális üzemi nyomás |
10 bar |
| Max. folyadékszállítás |
48 m3/h |
