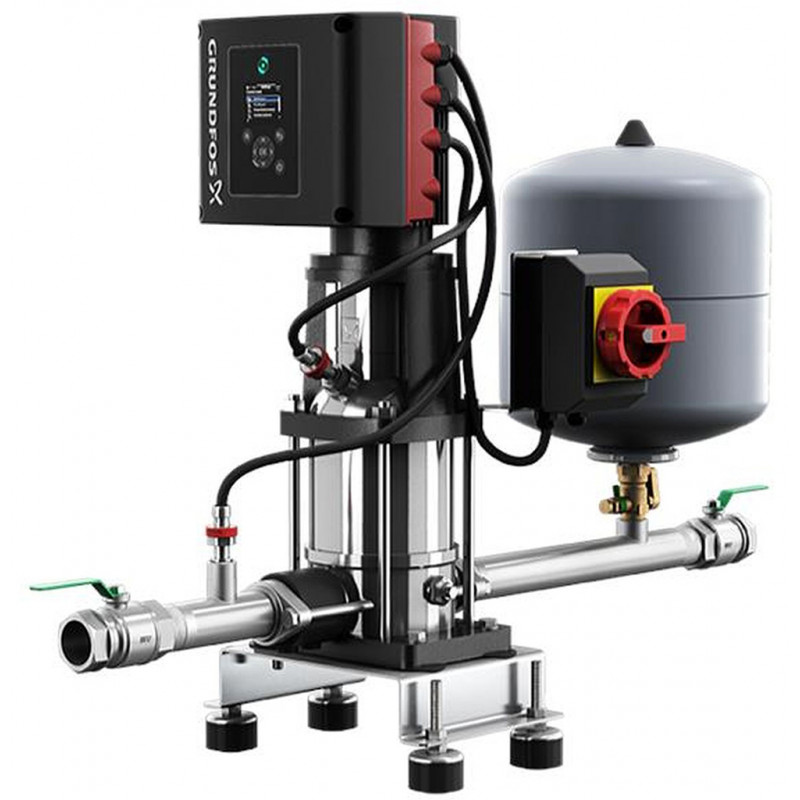

Grundfos Hydro Solo-E CRIE 5-7 – Nyomásfokozó szett
Grundfos Hydro Solo-E CRIE 5-7 egy teljesen optimalizált nyomásfokozó rendszer, amelyet olyan rendszerekhez terveztek, ahol létfontosságú az állandó nyomás megtartása. Funkciója állandó nyomás szabályozás, térfogatáram becslés és a szivattyú gyors csatlakoztatása.
A Grundfos Hydro Solo-E nyomásfokozó szett egy olyan kombinált egység, amely tartalmaz egy vált. ford.számú hajtású sziv.-t (CRE), ellátva elzáró szerelvénnyel, visszacsapó szeleppel, szívó- és nyomócsővel, kim.nyom. távadóval, nyom.mérővel, légüsttel, szívóold. nyom. mérővel, rezgéscsill.s alapkerettel és főkapcsolóval. A nyomásfokozó rendszert gyárilag beállították és tesztelték a folyamatos nyomás alatti üzemelésre.
Főbb előnyök
- Állandó nyomás ellenőrzés
- Térfogatáram becslés
- Szárazonfutás-elleni védelem
- Kavitációval szembeni védelem
- Szivattyú jár / Riasztás kimenet ismétlő konfiguráció
- IEC karimás, háromfázisú MGE motor beépített frekvenciaváltóval és PI szabályozóval
- Beépített túlterhelés- és hőmérséklet-védelem a motor és az elektronika számára
- Grafikus kijelző és kontrollpanel a rendszer felügyeletéhez és a szabályozási paraméterek beállításához
- Grundfos Eye vizuális állapotjelző
- Kommunikáció Grundfos GO Remote segítségével (tartozék)
- Kapocsdoboz számos bemenettel és kimenettel korszerű alkalmazásokhoz
Alkalmazási területek
- Nyomásfokozás - Kereskedelmi épületek
- Vízelosztás - Vízellátás
- Közösségi vízellátás

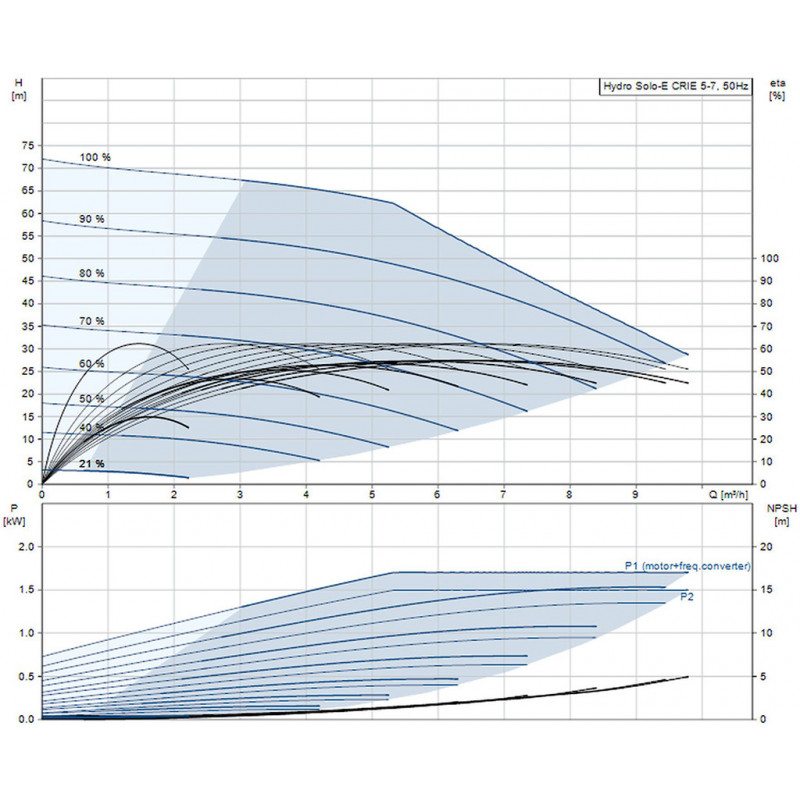

Műszaki adatok
| • Névleges térfogatáram | 6.9 m3/h |
| • Névleges szállítómagasság | 54.4 m |
| • Fokozatok | 7 |
| • Járókerekek | 7 |
| • Elsődleges tengelytömítés | HQQE |
| • Tengelytömítés kódja | HQQE |
| • Jóváhagyások | CE, EAC, CN ROHS EXE, MORO, SEPRO |
Anyagok
| • Alap | Rozsdamentes acél EN 1.4408 / AISI 316 |
| • Járókerék | Rozsdamentes acél EN 1.4301 / AISI 304 |
Telepítés
| • Maximális környezeti hőmérséklet | 50 °C |
| • Maximális üzemi nyomás | 10 bar |
| • Standard szívóoldali csatlakozáshoz | OVAL |
| • Bemenet csatlakozó típusa | Rp |
| • Nyomóoldali csatlakozó típusa | Rp |
| • Bemenet csatlakozó méret | 1 1/4 inch |
| • Nyomóoldali csatlakozó mérete | 1 1/4 inch |
| • A motor karimamérete | FT115 |
Folyadék
| • Szivattyúzott közeg | Víz |
| • Folyadékhőmérséklet tartomány | 0 .. 60 °C |
| • Folyadék-hőmérséklet működés közben | 20 °C |
| • Sűrűség | 998.2 kg/m3 |
Elektromos adatok
| • Motortípus | 90SC |
| • Névleges teljesítmény - P2 | 1.5 kW |
| • Hálózati frekvencia | 50 / 60 Hz |
| • Névleges feszültség | 1 x 200-240 V |
| • Névleges áram | 9.1-7.6 A |
| • Cos fi - teljesítménytényező | 0.99 |
| • Névleges fordulatszám | 360-4000 rpm |
| • Védettségi osztály (IEC 34-5) | IP55 |
| • Szigetelési osztály (IEC 85) | F |
| • Beépített motorvédelem | ELEC |
Vezérlés
Tartály
Egyéb
| • Saját tömeg | 43.8 kg |
| • Össztömeg | 54 kg |
| • Szállítási térfogat | 0.6 m3 |
A szállítás tartalma
- Grundfos Hydro Solo-E nyomásfokozó szett
- CRE szivattyú változtatható fordulatszámmal
- Elzáró szerelvény
- Visszacsapó szelep
- Szívó- és nyomócső
- Kim.nyom. távadó
- Nyom.mérő
- Légüst
- Szívóold. nyom. mérő
- Rezgéscsill.s alapkeret
- Főkapcsoló
Grundfos Hydro Solo-E CRIE 5-7 egy gyárilag beállított és tesztelt nyomásfokozó rendszer, amelyet állandó nyomás fenntartására terveztek. A rendszer CRE szivattyúval, beépített frekvenciaváltóval, PI szabályozóval, Grundfos Eye állapotjelzővel és Grundfos GO Remote kommunikációs lehetőséggel rendelkezik, így közvetlenül a telepítés után üzemkész.
```
