Grundfos Hydro Solo E CRIE 3-7 Nyomásfokozó szett 99432874

Leírás

Grundfos Hydro Solo E CRIE 3-7 Nyomásfokozó szett 99432874

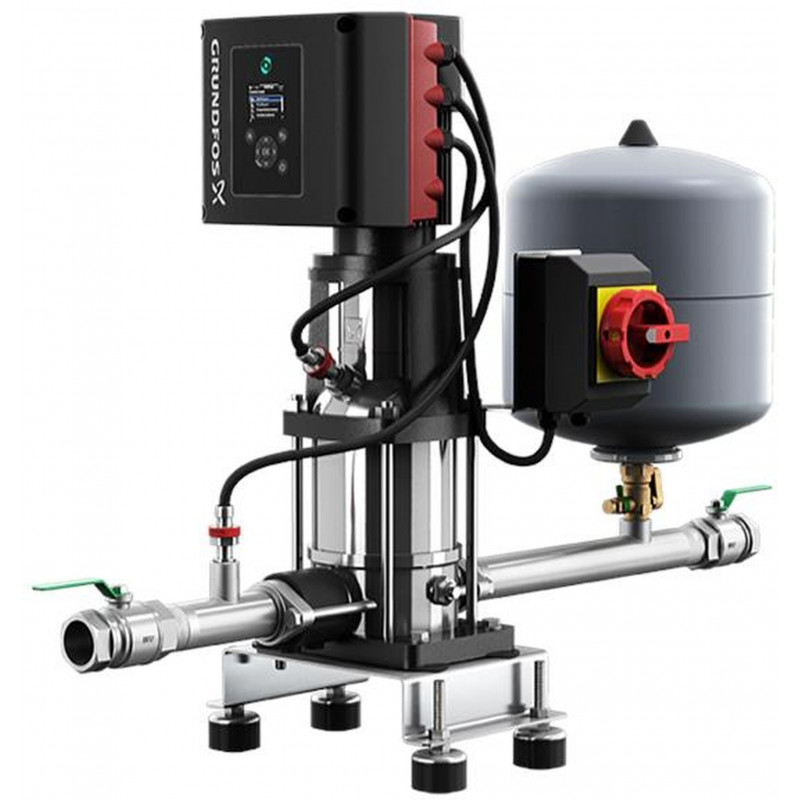

A Grundfos Hydro Solo E nyomásfokozó szett egy olyan kombinált egység, amely tartalmaz: egy vált. ford.számú hajtású sziv.-t (CRE), ellátva elzáró szerelvénnyel, visszacsapó szeleppel, szívó- és nyomócsővel, kim.nyom. távadóval, nyom.mérővel, légüsttel, szívóold. nyom. mérővel, rezgéscsill.s alapkerettel és főkapcsolóval.

A nyomásfokozó rendszert gyárilag beállították tesztelték a folyamatos nyomás alatti üzemelésre.

A rendszert előre konfigurálták a következő tulajdonságokkal:
- Állandó nyomás ellenőrzés
- Térfogatáram becslés
- Szárazonfutás-elleni védelem
- Kavitációval szembeni védelem
- Szivattyú jár/ Riasztás kimenet ismétlő konfiguráció

A szivattyú IEC karimás, háromfázisú MGE motorral van szerelve, amelynek kapocsdobozába frekvenciaváltó és PI szabályozó van beépítve. További motorvédelem nem szükséges, mert mind a motort, mind az elektronikát beépített túlterhelés- és hőmérséklet védelem védi.

Egy grafikus kijelző és kontroll panel teszi lehetővé a rendszer teljesítményének könnyű felügyeletét és a szabályozási paraméterek beállítását.

A kontrollpanelen elhelyezkedő Grundfos Eye jelzőfény vizuálisan mutatja a szivattyú állapotát: A kontrollpanel részei
- „Bekapcsolva”: A motor üzemel (forgó zöld jelzőfény) vagy nem üzemel (folyamatosan világító zöld jelzőfény)
- „Figyelmeztetés”: A motor még üzemel (forgó sárga jelzőfény) vagy már leállt (folyamatosan világító sárga jelzőfény)
- „Riasztás”: A motor leállt (villogó piros jelzőfény)

A szivattyúval a kommunikációt a Grundfos GO Remote (tartozék) biztosítja. A távvezérlőkkel további beállításokat végezhet, illetve leolvashatja az „Aktuális érték”, „Fordulatszám”, „Bemeneti energia” és a teljes „Energiafogyasztás” paramétereket.

A kapocsdoboz számos bemenettel és kimenettel rendelkezik, amelyek lehetővé teszik, hogy a motort olyan korszerű alkalmazásokban használja, amelyek esetén sok bemenet és kimenet szükséges:
- Két dedikált digitális bemenet
- Három analóg bemenet, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V
- 5 V tápfeszültség a potenciométer és az érzékelő számára
- Egy analóg kimenet, 0-10 V, 0(4)-20 mA
- Két konfigurálható digitális bemenet vagy nyitott kollektor kimenetek
- Két Pt100/Pt1000 bemenet
- LiqTec, szárazonfutás elleni védelem érzékelő bemenet
- Grundfos digitális érzékelő be- és kimenet
- 24 V tápfeszültség az érzékelők számára
- Két jel relé kimenet (feszültségmentes érintkezők)
- GENIbus csatlakozó
- Interfész a Grundfos CIM terepi busz modulhoz.

Műszaki:
- Névleges térfogatáram: 3.5 m3/h
- Névleges szállítómagasság: 53.4 m
- Fokozatok: 7
- Járókerekek: 7
- Tengelytömítés kódja: HQQE
- Szivattyúszám: 99367311

Anyagok:
- Alap: Stainless steel
- Alap: EN 1.4408
- Alap: AISI 316
- Járókerék: Stainless steel
- Járókerék: EN 1.4301
- Járókerék: AISI 304

Telepítés
- Maximális környezeti hőmérséklet: 50°C
- Maximális üzemi nyomás: 10 bar
- Karimaszabvány: OVAL
- Szivattyú szívócsonk: Rp 1 1/4
- Szivattyú nyomócsonk: Rp 1 1/4
- Névl. nyomás: 16
- A motor karimamérete: FT100

Folyadék:
- Szivattyúzott közeg: Víz
- Folyadékhőmérséklet tartomány: 5 .. 60°C
- Folyadék-hőmérséklet működés közben: 20°C
- Sűrűség: 998.2 kg/m3

Elektromos adatok:
- Motortípus: 80 A
- Névleges teljesítmény - P2: 0.75 kW
- Hálózati frekvencia: 50 Hz
- Névleges feszültség: 1 x 200-240 V
- Névleges áram: 4.70-3.90 A
- Cos fi - teljesítménytényező: 0.99
- Névleges fordulatszám: 360-4000 rpm
- Védettségi osztály (IEC 34-5): IP55
- Szigetelési osztály (IEC 85): F
- Motorvédelem: IGEN
- Motor szám: 98362272

Vezérlés:
- Control type: ME

Tartály:
- A hidrofortartály térfogata: 18 l

Egyéb:
- Nettó tömeg: 41 kg
- Össztömeg: 50 kg
- Szállítási térfogat: 0.6 m3
