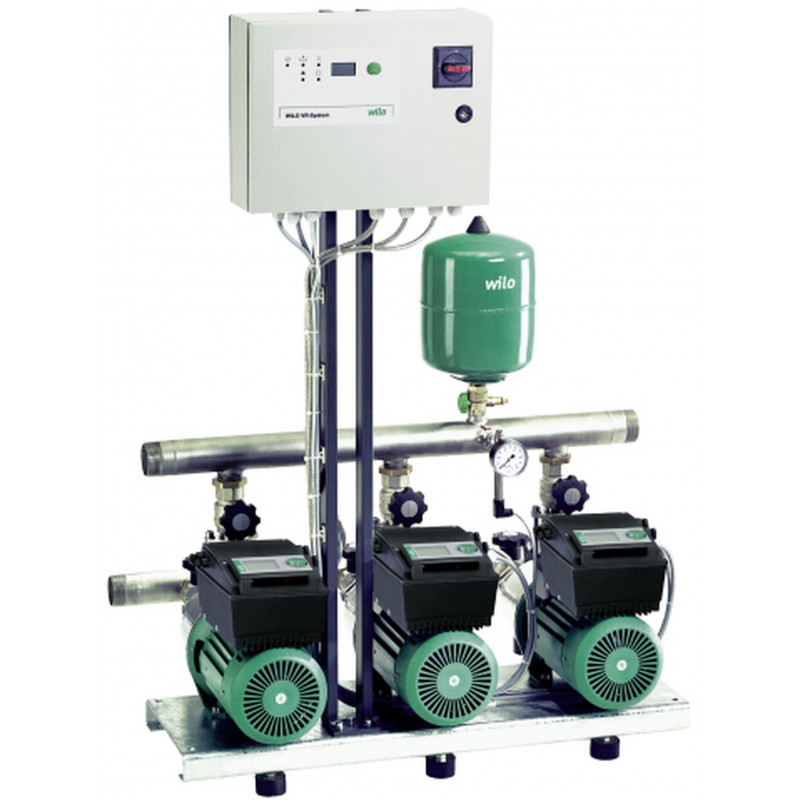

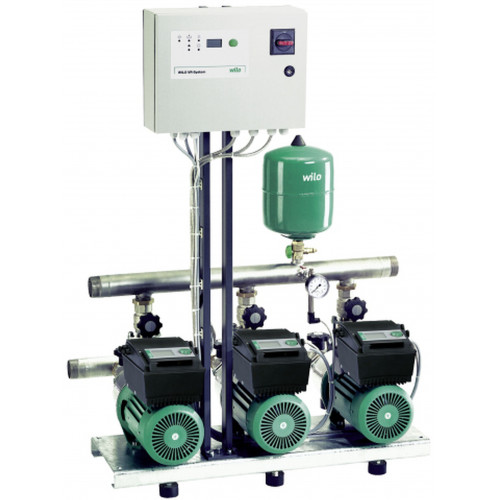

WILO Comfort-Vario COR-4 MHIE 403/VR Kompakt nyomásfokozó 2523169

Leírás

Kompakt nyomásfokozó telep a DIN 1988 és a DIN EN 806 szerint, közvetlen vagy közvetett csatlakozáshoz. Normál szívású, párhuzamosan kapcsolt, vízszintes, száraztengelyű kivitelű nemesacél nagynyomású örvényszivattyúból áll, ahol minden szivattyú rendelkezik frekvenciaváltóval. Csatlakozásra kész, nemesacél csövezéssel az alapkeretre szerelve, vezérlő és szabályozókészülékkel, valamennyi szükséges mérő és beállító berendezéssel.

Teljesen automatikus vízellátás és nyomásfokozás?lakó- és irodaházakban, közigazgatási épületekben, szállodákban, kórházakban, áruházakban, valamint ipari rendszerekben.

Ivóvíz és használati víz, hűtővíz, tűzoltóvíz (a DIN 14462 tűzoltó berendezéseken kívül, és a helyi tűzvédelmi hatóság engedélyével) vagy más, olyan használati vizek szállításához, amelyek nem támadják meg a felhasznált szerkezeti anyagokat sem vegyi, sem pedig mechanikus úton, továbbá nem tartalmaznak koptató hatású vagy hosszúszálas szennyeződéseket.

Megengedett alkalmazási terület:
• Max. közeghőmérséklet: 50 °C
• Max. környezeti hőmérséklet: 40 °C
• Vezérlés: Frekvenciaváltóval
• Max. üzemi nyomás: 10 bar
• Nyomóoldali csőcsatlakozás: R 2 1/2
• Szívóoldali csőcsatlakozás: R 2 1/2
• Fokozatszám: 3

Motoradatok:
• Hálózati csatlakozás: 3~400 V, 50/60 Hz
• Feszültségtűrés: 400/50:+/-10%_380/60:+/-10%_440/60:+/-6% %
• Szigetelési osztály: F
• Védelmi osztály: IP54
• Mechanikus névleges motorteljesítmény: 1.10 kW
• Névleges áram: 3.30 A
• Motorhatásfok ?m 50 %: 79
• Motorhatásfok ?m 75 %: 82
• Motorhatásfok ?m 100 %: 82.5

Szerkezeti anyagok:
• Szivattyúház: 1.4301, X5CrNi18-10
• Tengely: 1.4301, X5CrNi18-10
• Járókerék: 1.4301, X5CrNi18-10
• Tömítés anyaga: EPDM
• Csúszógyűrűs tömítés: BQ1E3GG

Speciális jellemzők/alkalmazási előnyök:
• Robusztus rendszer a DIN 1988 (EN 806) szabvány minden követelményének megfelelően
• A szivattyúk WRAS/KTW engedélyezése minden, közeggel érintkező alkatrészre vonatkozólag (EPDM változat)
• MHIE sorozatú szivattyúk IE2 IEC normmotorokkal történő, valamint léghűtéses beépített frekvenciaváltóval történő felszerelés esetén
• Energiamegtakarítás rendkívül nagy szabályozási tartománnyal (25 – max. 60 Hz)
• Legjobb szabályozási minőség és legegyszerűbb kezelés a „vörös gomb” technológiának köszönhetően
• Beépített szárazonfutás-felismerés automatikus vízhiány-lekapcsolással (opcionális készlet WMS) a motor szabályozóelektronikájának teljesítmény-jellegmezőjével
• A szivattyúk forgásiránytól független csúszógyűrűs tömítése
• A közeggel érintkező alkatrészek korrózióállóak
• Vezérlő-/szabályozókészülék VR, bővített funkciókkal, mikroprocesszorral és LCD kijelzővel (háttérvilágítással) az üzemi adatok kijelzéséhez, analóg és digitális be- és kimenetekkel a szabályozható fordulatszámú egyes szivattyúk szabályozásához és összekötéséhez
• Gyári ellenőrzés és előzetes beállítás az optimális munkatartományra (beleértve az átvételi jegyzőkönyvet az EN10204 - 3.1 szerint)

Felszereltség/funkció:
• MHIE sorozatú nemesacél nagynyomású centrifugálszivattyúk
• Elektrolitikusan horganyzott acél alapkeret állítható magasságú rezgéscsillapítókkal a testhangszigeteléshez
• Minden szivattyú szívó- és nyomóoldalán elzárószerelvény
• Visszafolyás-gátló minden szivattyú nyomóoldalán
8 l, PN16 membrános nyomástartó edény átfolyószerelvénnyel a DIN 4807 szerint, nyomóoldalon
• Nyomásérzékelő (4-20 mA), nyomóoldalon
• Nyomásmérő, nyomóoldal
• Automatikus szivattyúvezérlés a teljesen elektronikus

Vario szabályozó (VR) acéllemez házban, RAL 7035 struktúralakk, IP 54 védelmi osztály, belső vezérlőfeszültség-ellátással, mikroprocesszorral, analóg és digitális be- és kimeneti modulokkal, elektromos szivattyúk vezérléséhez frekvenciaváltóval.
